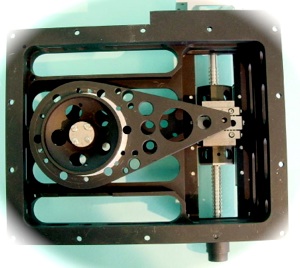

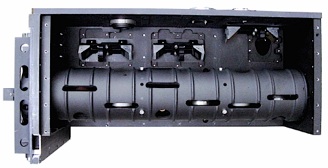

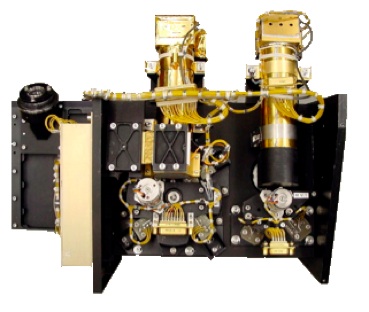

L’instrument SOLSPEC est composé de 3 spectromètres couvrant le domaine 165 à 3100 nm. Chaque spectromètre est composé d’un double monochromateur formé de réseaux concaves, afin de réduire le taux de lumière parasite. Les 6 réseaux sont montés sur un vilebrequin unique, dont la rotation est gérée par un moteur pas à pas.

Les détecteurs des canaux UV et visible sont des tubes photomultiplicateurs EMR, et celui du canal IR est une  cellule Hamamatsu P2682 au sulfure de plomb, refroidie à -20°C.


La surveillance du pointage est effectuée par un détecteur de position Hamamatsu S2044

Entre chaque fente de sortie de spectromètre et le détecteur, est placée une roue à filtres munies de filtres d’ordre et d’atténuateurs pour adapter le signal dans le domaine linéaire des détecteurs. Ces filtres sont positionnés en fonction de la longueur d’onde afin de prendre en compte les variations d’intensité du signal solaire et les différences d’efficacité des spectromètres, principalement en bout de spectre.

La structure mécanique, est principalement composée

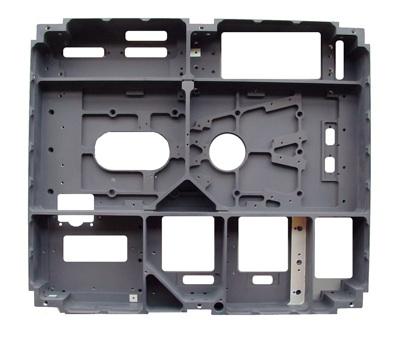

  1. -d’une plaque centrale (5  kg) avec 6 pieds d’attache, où sont fixés les différents sous ensembles électroniques et optiques

  2. -de 2 couvercles (supérieur et inférieur).

La partie électronique comprend :

  1. -des convertisseurs continu-continu basses et hautes tensions

  2. -des alimentations de lampes d’étalonnage

  3. -des étages de puissance de moteurs pas à pas

  4. -d’une unité centrale à base de micro-processeur incluant le logiciel de vol.

Les lampes au deutérium sont utilisées pour l’étalonnage en intensité du canal UV.

Celles à filament de tungstène sont utilisées pour l’étalonnage en intensité du canal Visible et IR.

La lampe à cathode creuse est utilisée pour l’étalonnage en longueur d’onde et pour la connaissance de la bande passante de l’instrument.

La partie thermique se compose

- d’une couverture thermique

  1. -d’un radiateur (face supérieure)

  2. -de réchauffeurs internes et de thermostats

Sept moteurs pas à pas permettent de gérer les différents mécanismes:

  1. • L’Obturateur Général

  2. • Les Obturateurs du canal UV et des canaux Visible/IR

  3. • Les Portes-filtres des 3 canaux UV, visible et IR

  4. • le Système d’entraînement des réseaux.

 Accueil.html

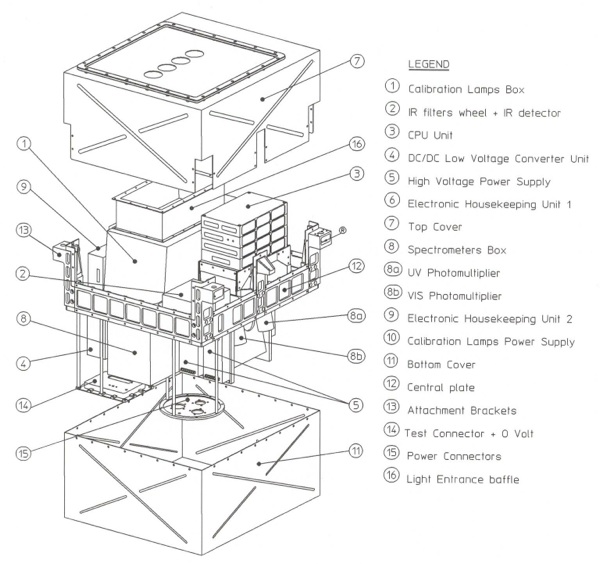

Vue éclatée de l’instrument SOLSPEC

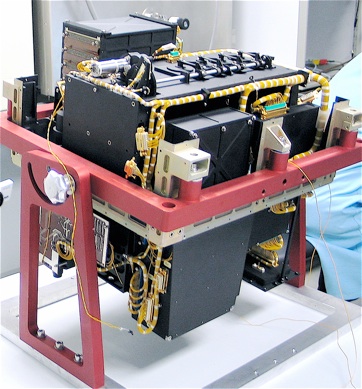

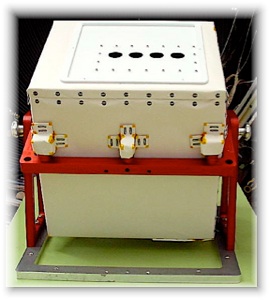

CARACTERISTIQUES GENERALES


-Dimension:          436 mm x 437 mm x 455 mm

-Masse:                 29 kg

-Puissance:           50 W nominal

                                 80 W max.

-Champ de Vue:    ± 3°

-   Interface:             RS422



La partie optique est constituée de

  1. -3 spectromètres

  2. -3 détecteurs

  3. -1 Détecteur de Position

  4. -miroirs

  5. -1 jeu de dépolis

  6. -atténuateurs

  7. -filtres d’ordre

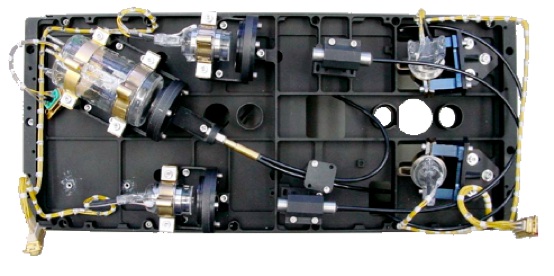

Lampes d’étalonnage et leurs fibres optiques associées

Mais aussi de lampes d’étalonnage:

  1. -2 lampes au deutérium

  2. -4 lampes à filament de tungstène

  3. -1 lampe à cathode creuse remplie d’argon

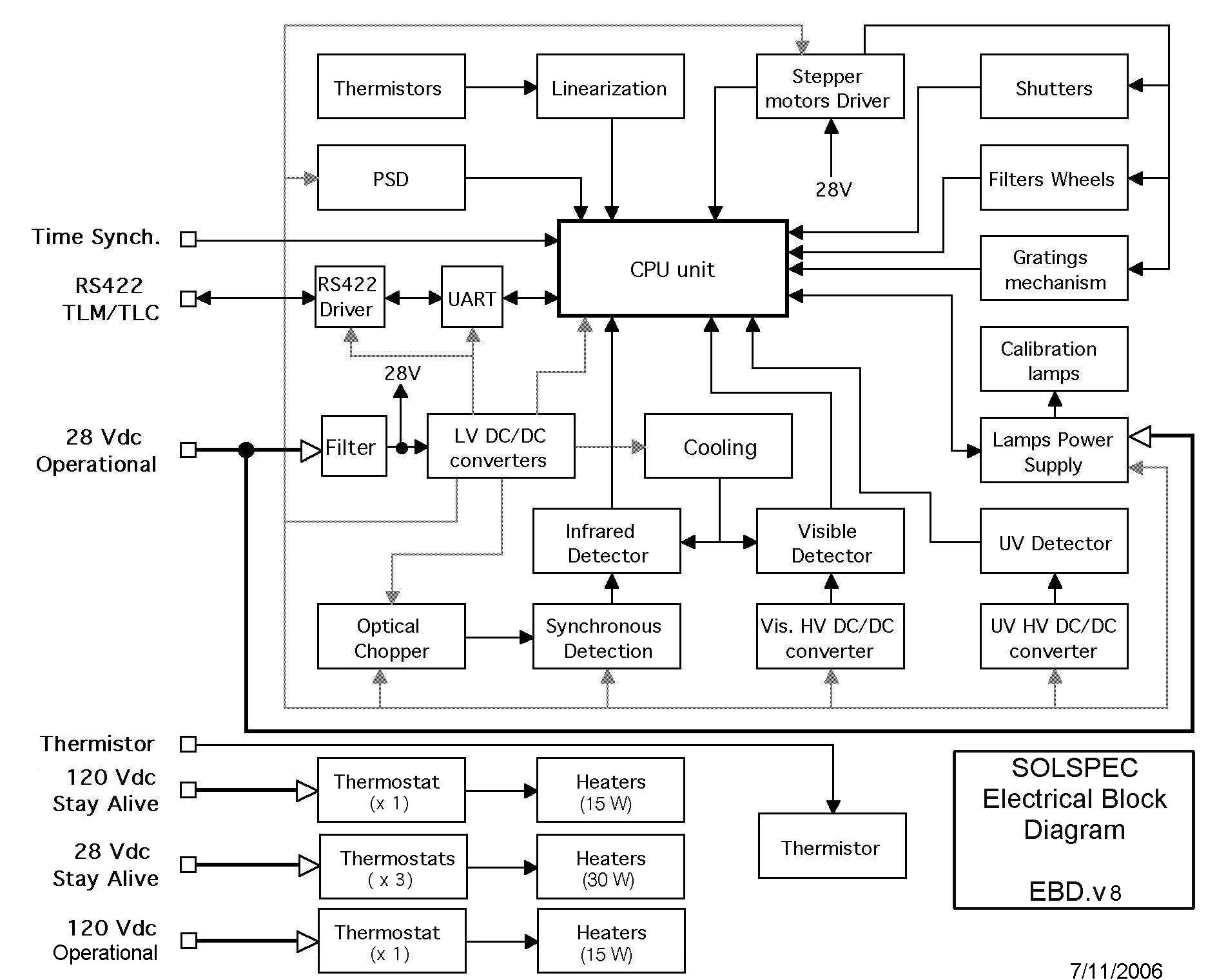

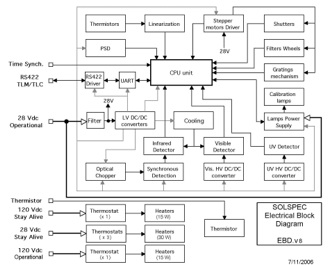

ELECTRONIQUE - Schéma Général

III- Equipement Sol

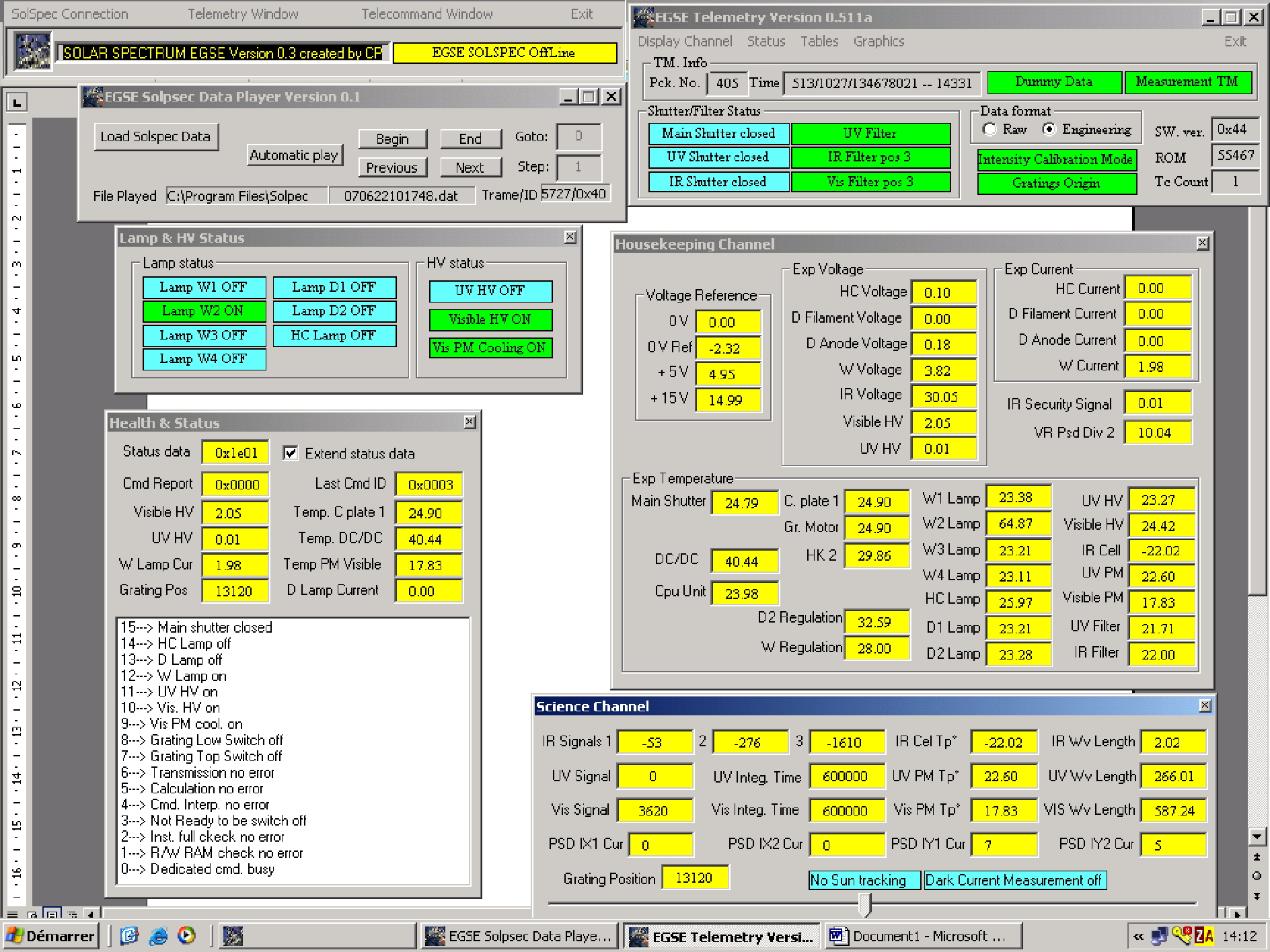

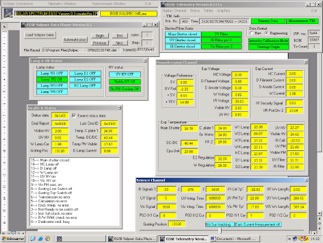

L’instrument SOLSPEC communique avec un PC Sony Vaio (Windows XP) via une liaison série RS-232.


Les données (scientifiques et techniques) sont affichées et enregistrées automatiquement, sur son disque dur.

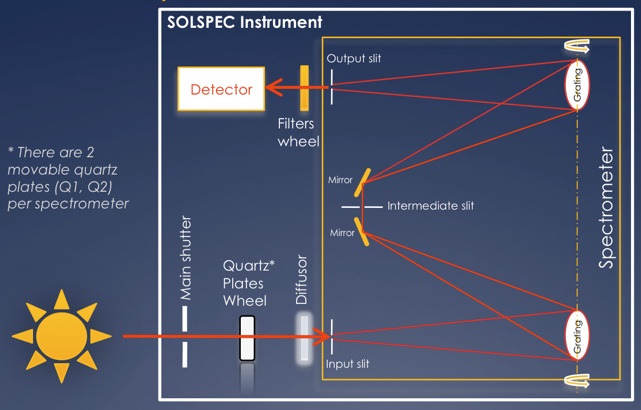

Schéma Optique
